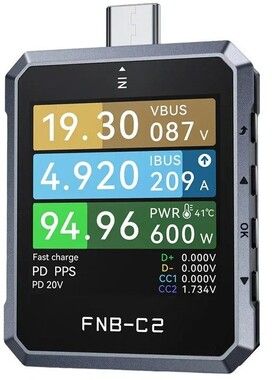

Fnirsi FNB-C2 USB Tester

Katso, miten laturisi, kaapelisi ja varavirtalähteesi toimivat FNIRSI FNB-C2:n avulla. Se on USB-C-testeri jopa 240 W:lle. Se mittaa jännitettä, virtaa ja tehoa, analysoi pikalatausprotokollia ja lukee tietoja USB-C-kaapeleiden E-Marker-sirusta. Käytännöllinen työkalu vianetsintään, huoltoon ja elektroniikkaprojekteihin.

• Mittaa jopa 50 V, 6,5 A ja 240 W
• Tuki USB Power Delivery 3.1 EPR:lle
• Lukee kaapelitiedot E-Marker-sirusta
• Lokittaa jännitteen ja virran jopa 9 tunnin ajan

Mittaa jännite, virta ja latausteho

Ulkoisen 20-bittisen analogia-digitaalimuuntimen avulla testeri näyttää jännitteen, virran ja tehon korkealla resoluutiolla. Mittausalue kattaa 4-50 V, 0-6,5 A ja jopa 240 W, joten se sopii sekä yksinkertaisille USB-latureille että tehokkaammille USB-C-virtalähteille.

Voit seurata, miten latausteho muuttuu käytön aikana, ja vertailla latureiden, kaapeleiden ja liitettyjen laitteiden eri yhdistelmiä. Sisäänrakennettu lämpötila-anturi näyttää myös testerin lämpötilan.

Analysoi pikalatausta ja Power Deliveryä

FNIRSI FNB-C2 tukee USB PD 3.1 EPR:ää ja voi tunnistaa sekä aktivoida useita pikalatausprotokollia, muun muassa UFCS, Quick Charge, Huawei FCP/SCP, OPPO VOOC/SVOOC ja VIVO VFCP.

PD-tiedonsiirron seurannan avulla voit tarkastella laturin ja liitetyn laitteen välistä neuvottelua. Se helpottaa vianetsintää, kun lataus ei toimi odotetulla tavalla tai kun laitteet eivät pääse yhteisymmärrykseen halutusta latausprofiilista.

Lue tietoja USB-C-kaapeleista

E-Marker-luvun toiminto näyttää tiedot, jotka on tallennettu yhteensopivien USB-C-kaapeleiden siruun, esimerkiksi ilmoitetun virtakapasiteetin, tehontuen ja tiedonsiirtonopeuden. Se auttaa sinua tarkistamaan kaapelin ilmoitetut ominaisuudet ennen latausta ja tiedonsiirtoa.

Testeri voi myös simuloida erilaisia kaapeliprofiileja, mukaan lukien kaapelit ilman E-Markeria sekä 100 W:n ja 240 W:n EPR-profiilit. Toiminto on hyödyllinen, kun haluat tutkia, miten latauslaitteet reagoivat erilaisiin kaapelikonfiguraatioihin.

Tarkastele jännitevaihteluita ja latauksen kulkua

Testeri voi näyttää käyrät jännitteestä, virrasta sekä USB-signaalien D+ ja D-. Erillinen ripple-analyysitila auttaa sinua tutkimaan syöttöjännitteen nopeita vaihteluita.

Jännitettä ja virtaa voidaan lokittaa jatkuvasti jopa 9 tuntia. Voit valita tallennusväliksi 1-120 sekuntia ja määrittää ehdot sille, milloin tallennus alkaa ja päättyy.

Vertaile energiaa ja kapasiteettia

Kymmenen erillistä tilastoryhmää kokoavat tiedot sähkövarauksesta, energiasta ja mittausajasta. Se helpottaa testikertojen vertailua ja esimerkiksi varavirtalähteen suorituskyvyn seuraamista ajan mittaan.

Akun kapasiteetin ja hyötysuhteen laskentatoiminnot antavat lisää aineistoa analyysiin. USB-liitännässä mitattu energia ei kuitenkaan ole sama asia kuin akun käytettävissä oleva kapasiteetti, koska muunnos- ja lataushäviöt vaikuttavat tulokseen.

Värinäyttö automaattisella kierrätyksellä

1,54 tuuman TFT-LCD-näytön tarkkuus on 240 x 240 pikseliä, ja se kiertyy automaattisesti neljään suuntaan. Se tekee mittaustuloksista helpommin luettavia riippumatta siitä, miten testeri on liitetty.

Kirkkaus, automaattinen himmennys ja väriteema ovat muokattavissa. Tietokoneen USB-yhteys tukee ajuritonta yhteyttä Windowsin ja macOS:n kanssa, ja laitteen laiteohjelmisto voidaan päivittää USB:n kautta.

Tekniset tiedot:

• Liitännät mittausta varten: USB-C-uros ja USB-C-naaras
• Virran mittaus molempiin suuntiin
• ADC: 20 bittiä
• Jännitealue: 4-50 V
• Virta-alue: 0-6,5 A
• Tehoalue: 0-240 W
• Jännitteen tarkkuus: ±(0,2 ‰ luetusta arvosta + 2 numeroa)
• Virta- ja tehotarkkuus: ±(0,5 ‰ luetusta arvosta + 2 numeroa)
• Pikalatausprotokollat: PD 3.1 EPR, UFCS, QC 2.0/3.0/4/5, FCP, SCP, VOOC, SVOOC ja VFCP
• E-Marker-luku ja kaapeliprofiilien simulointi
• PD-tiedonsiirron valvonta
• Käyrän näyttö: 2-1 000 näytettä sekunnissa
• Ripple-analyysi: 20 000-2 000 000 näytettä sekunnissa
• Lokitusaika: jopa 9 tuntia
• Tallennusväli: 1-120 sekuntia
• Kymmenen tilastoryhmää sähkövaraukselle, energialle ja ajalle
• Sisäänrakennettu lämpötilan mittaus
• Näyttö: 1,54 tuuman TFT-LCD, 240 x 240 pikseliä
• Automaattinen näytön kierto neljään suuntaan
• Ajuriton USB-yhteys Windowsiin ja macOS:ään

Pakkauksessa:

• FNIRSI FNB-C2 USB-testeri
• Käyttöohje

Sopii:

USB-C-latureiden, kaapeleiden ja latauksen kulun analysointiin
